MAXКак выбрать солнечную панель для зарядной станции
Что проверить кроме ватт: Voc, ток, солнечный вход и кабель. Разбираем ограничения EcoFlow DELTA 3 и модуля DJI, реальную подзарядку и выбор панели для поездок.
Содержание статьи
Панель на 400 Вт не обязательно подойдёт станции лучше, чем на 200 Вт. Сначала нужно проверить напряжение, ток и способ подключения, а уже потом выбирать мощность. Подходящий штекер эту проверку не заменяет.
Мы бы выбирали комплект в таком порядке: найти ограничения солнечного входа своей станции, сопоставить их с этикеткой панели и затем решить, какой запас подзарядки нужен на выезде. Так проще отсеять несовместимую панель и не ждать от небольшой больше, чем она может дать.
Сначала проверьте солнечный вход станции
В паспорте нужна строка Solar Input / PV Input, то есть вход для солнечной зарядки. Мощность розеток показывает возможности питания приборов, а энергия батареи — запас станции. Ни одно из этих чисел не говорит, какую панель разрешено подключить.
Например, у базовой EcoFlow DELTA 3 солнечный вход рассчитан на 11–60 В, 15 А и до 500 Вт. В руководстве дополнительно указано: суммарное напряжение холостого хода панелей должно укладываться в 60 В, а ток короткого замыкания — в 15 А. Это параметры DELTA 3, их нельзя автоматически переносить на DELTA 3 Plus или другую станцию. Источник — руководство DELTA 3.
На этикетке панели обычно больше цифр, чем одна мощность. Для выбора они нужны по разным причинам:
Если таблица не помещается, прокрутите её по горизонтали.
| Обозначение | Что означает | Зачем смотреть |
|---|---|---|
| Voc | Напряжение холостого хода, без подключённой нагрузки | Проверить верхний предел напряжения входа |
| Vmp | Рабочее напряжение в точке максимальной мощности | Сопоставить рабочий режим панели с допустимым входом |
| Isc | Ток короткого замыкания | Проверить ограничение, если руководство станции задаёт именно его |
| Imp | Рабочий ток в точке максимальной мощности | Оценить рабочий режим, не подменяя им Isc |
| Pmax, Вт | Номинальная максимальная мощность | Сопоставить панель с пределом входа и задачей подзарядки |
Здесь речь о чтении паспорта, а не о самостоятельном измерении короткого замыкания. Если продавец показывает только «200 Вт» и фотографию разъёма, данных для выбора недостаточно.
Почему напряжение важнее подходящего штекера

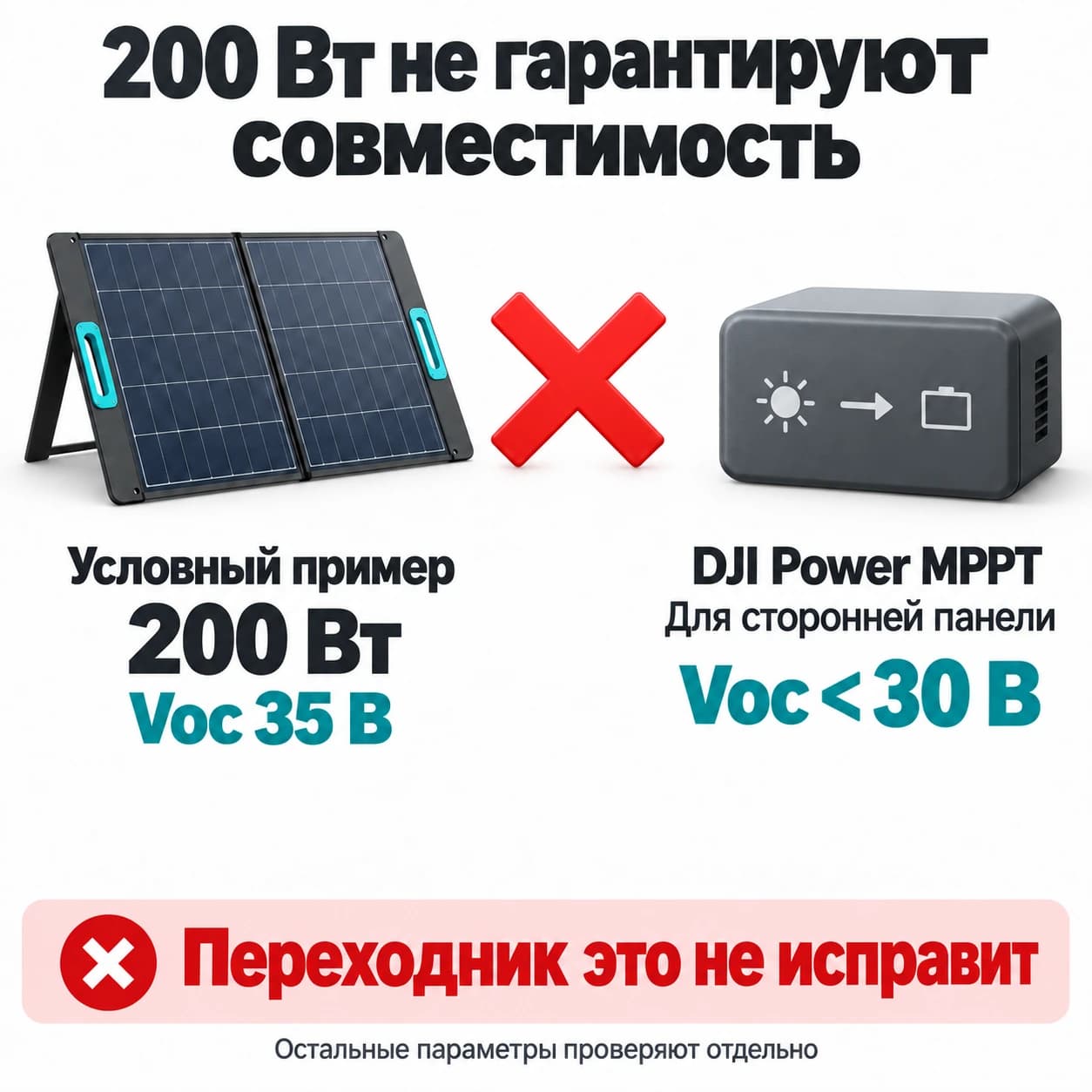

Возьмём условную панель на 200 Вт с Voc 35 В. Для DJI Power Solar Panel Adapter Module (MPPT) руководство требует от сторонней панели Voc ниже 30 В. Значит, этот вариант не подходит по напряжению, хотя мощность сама по себе не вызвала бы этого вопроса. Замена переходника не устранит это несоответствие.
Не путайте Voc с Vmp. Меньшее рабочее напряжение не разрешает игнорировать более высокое напряжение холостого хода. И не подбирайте панель вплотную к пределу только по одной строке этикетки: на холоде Voc может вырасти. На этот эффект указывает руководство Victron по солнечным контроллерам. Нужный запас определяют по данным конкретной панели и условиям использования. Единого процента для всех комплектов нет.
Для зимней дачи это особенно существенная часть выбора. Если в документации нет данных, позволяющих проверить холодный режим, запросите совместимость конкретной пары у производителя. Не стоит проверять предельное напряжение подключением «на пробу».
Особенность DJI Power: может понадобиться отдельный модуль
У выбранного способа солнечной зарядки есть собственные ограничения. Например, DJI Power 1000 V2 совместима с DJI Power Solar Panel Adapter Module (MPPT). Панель в таком комплекте подключается к модулю, а модуль — к станции. Для панели другого бренда DJI указывает необходимость подходящего перехода на XT60.
Согласно руководству этого модуля, у нерекомендованной панели Voc должен быть ниже 30 В, максимальный ток — ниже 10 А. Если таких панелей несколько, документ требует суммарную мощность ниже 400 Вт. Эти формулировки не означают разрешение выбирать параметры ровно на границе.
На странице аксессуара DJI также указан предел 200 Вт на один канал, а для DJI Power 500 — отдельное ограничение 300 Вт на весь модуль. Поэтому надпись о мощности модуля нельзя читать как возможность подключить любую одиночную панель такой же мощности.
Сам модуль, нужный кабель и комплект поставки проверьте отдельно. DJI предписывает использовать предусмотренное металлическое крепление для отвода тепла. При этом панель ставят на солнце, а требования к размещению станции и адаптера остаются отдельными: руководство модуля запрещает контакт с жидкостями и размещение у источников тепла, в том числе под прямым солнцем. Влагостойкость панели не переносится на остальной комплект.
Этот пример относится к зарядке через указанный модуль DJI Power. У другого зарядного аксессуара будут свои входные ограничения.
200 или 400 Вт: что вы получите на практике
После проверки совместимости выбирайте мощность под свою задачу. Одному владельцу нужно немного пополнить запас за остановку, другому — вернуть большую часть энергии, потраченной за ночь. Во втором случае более мощная совместимая панель может быть полезнее, но её возможности всё равно ограничены входом станции и солнцем.
Число ватт на панели не означает постоянную отдачу с утра до вечера. Облачность, тень, угол установки и сезон меняют результат. Эти условия перечислены, например, в руководстве складной панели EcoFlow 400W.

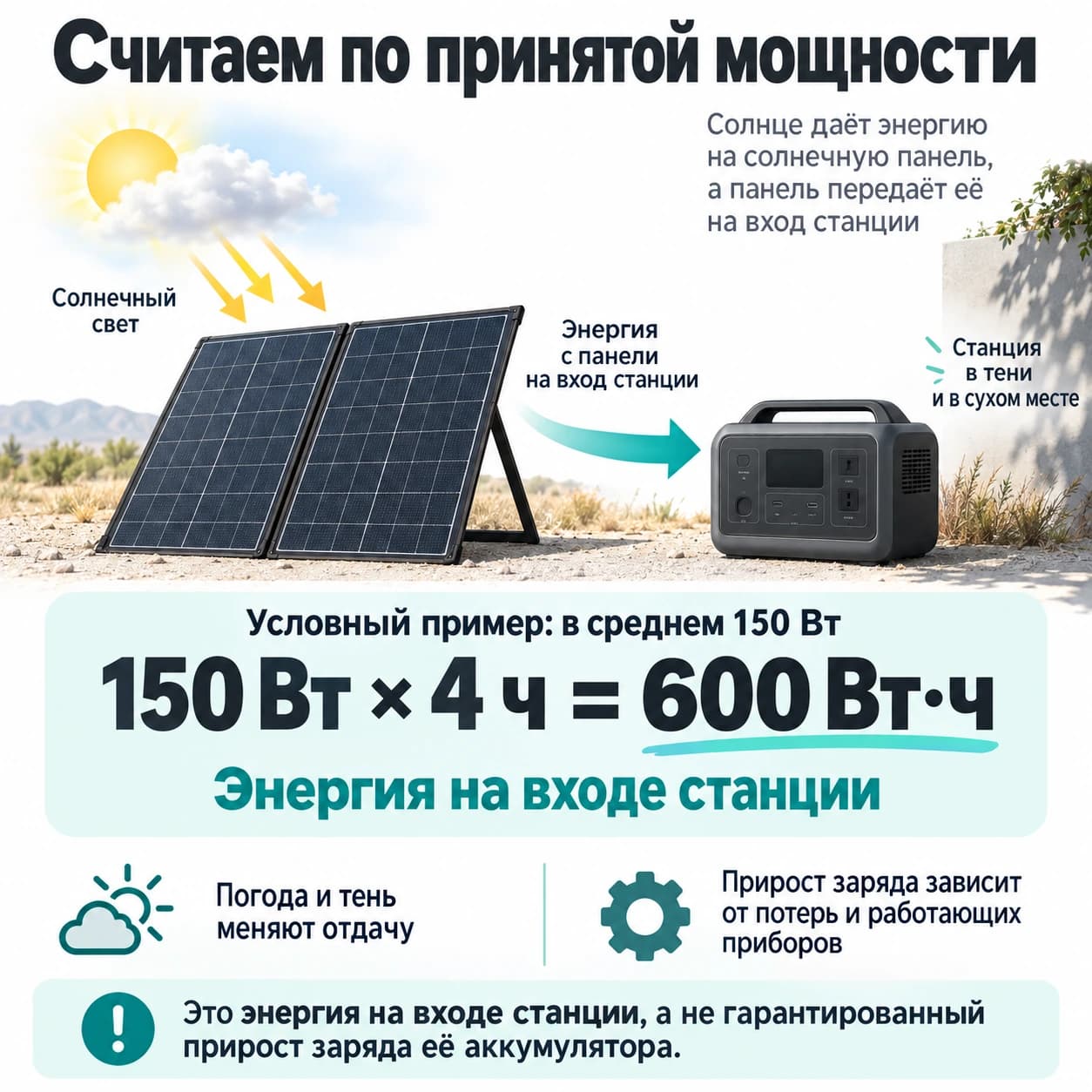

Для понимания масштаба возьмём условный пример: станция принимает от солнечного комплекта в среднем 150 Вт в течение четырёх часов. На вход за это время поступит 150 × 4 = 600 Вт·ч. Это не прогноз для панели на 200 Вт и не обещание увеличить запас батареи ровно на 600 Вт·ч: нужно учитывать потери и приборы, которые работают одновременно.
Мы бы не планировали полный заряд по формуле «ёмкость батареи ÷ ватты на коробке панели». Сначала оцените, сколько энергии панель сможет дать в вашем месте и сезоне. Если электричество нужно к определённому часу независимо от погоды, солнечная панель сама по себе не делает этот срок предсказуемым.
Одна панель или несколько
Сначала оцените место, где панель будет стоять. Для поездки важны масса и размеры в сложенном виде, возможность развернуть её рядом с машиной и длина штатного кабеля. Для дачи — освещённая площадка и место хранения. Сравнивайте эти параметры у конкретных моделей: слово «складная» не говорит, насколько удобно вам будет её переносить.
Покупка второй панели требует новой проверки совместимости всего набора. Просто сложить ватты недостаточно: руководство DELTA 3 ограничивает и общие Voc и Isc. У разных способов соединения меняются электрические параметры; например, параллельное соединение увеличивает ток. А разные панели в последовательной цепи могут ограничивать друг друга по току — на это отдельно указывает руководство EcoFlow 400W.
Поэтому мы бы выбирали разрешённый производителем набор со штатными соединениями. Совет «добавьте ещё такую же через разветвитель» без проверки входа не решает задачу. Если нужна простая переносная система, одна совместимая панель избавляет от части вопросов о соединении нескольких, хотя сама проверка её параметров остаётся обязательной.
Что проверить перед покупкой
Сохраните точное название станции, выбранного зарядного модуля и фотографию этикетки панели. В ней должны читаться Voc, Vmp, Isc, Imp и мощность. Добавьте способ соединения, если панелей несколько, и уточните кабель: его разъёмы, полярность и назначение должны соответствовать инструкции оборудования.
После проверки электрических параметров сравните две оставшиеся вещи: какой запас энергии вы хотите получать за день и сможете ли удобно возить и размещать выбранную панель. Тогда доплата за большую модель будет связана с вашей задачей, а не только с более крупной цифрой ватт.
